混凝土机械

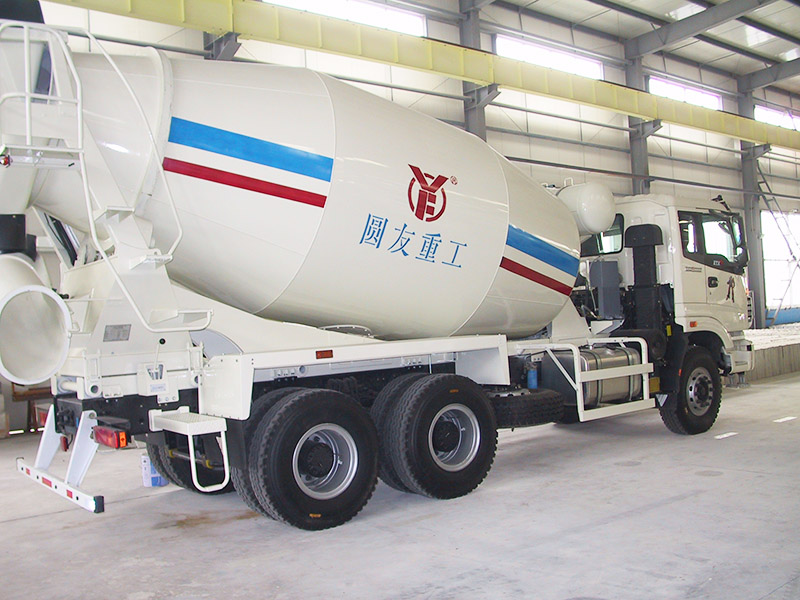

混凝土搅拌车
山东圆友重工在吸收国内外先进技术的基础上自行研制开发的。该产品主要应用于混凝土拌合料的长距离搅拌输送,能有效延缓混凝土的初凝,避免发生混凝土的分层和离析,确保施工的质量和速度。上装部分采用喷丸烤漆工艺,具有造型典雅美观,回转稳定可靠,出料迅速,残留量低,操作简便,使用寿命长的特点。
具体销售咨询请致电 0536-7262886

搅拌车技术参数表---欧曼底盘

  规格 8方(9方) 10方 12方 15方(16方)
整车 型号 BJ5254GJB-S BJ5253GJB-S1 BJ5253GJB-2 BJ5318GJB-1
底盘型号 BJ5247GMPJB-S BJ5243GMPJB-S3 BJ5253GJB-2 BJ5318GMFKC-3
驱动型式 6×4 6×4 6×4 8×4
轴距(mm) 3575+1350 3825+1350 4100+1350 1800+3450+1350
驾驶室 ETX-2490(单卧铺、带空调) ETX-2490(单卧铺、带空调) ETX-2490(单卧铺、带空调) ETX-2490(单卧铺、带空调)
后桥/速比 斯太尔技术13吨铸钢/5.73 斯太尔技术13吨铸钢/5.73 斯太尔技术13吨铸钢/5.73 斯太尔技术13吨铸钢/5.73
变速箱 法士特9JS135T-B 法士特9JS135T-B 法士特9JS135T-B 法士特9JSD180
轮胎规格 12.00R20 12.00R20 12.00R20 12.00R20
整备质量(kg) 13240 14200 14750 16805
最大总质量(kg) 25000 25000 25000 31000
外型尺寸
L×W×H(mm)
9050×2495×3950 9100×2495×3980 9655×2495×3950 10752×2495 ×3998
发动机 品牌 潍柴动力 潍柴动力 潍柴动力 潍柴动力
型号  WP10.336 WP10.336 WP10.336 WP12.380E32
最大功率(kw) 247(336ps)/2200 247(336ps)/2200 247(336ps)/2200 280(380ps)/2200
燃油种类 柴油 柴油 柴油 柴油
排放标准 国Ⅲ 国Ⅲ 国Ⅲ 国Ⅲ
搅拌筒 筒体/叶片材质 B520JJ(宝钢) B520JJ(宝钢) B520JJ(宝钢) B520JJ(宝钢)
筒体/叶片壁厚(mm) 5/4 5/4 5/4 5/4
几何容积(m³) 13.5(14.9) 16.2 19.8 24(24.9)
有效容积(m³) 8(9) 10 12 15(16)
搅拌筒倾角(°) 13.5(13) 12 11 11(9.5)
进料速度(m³/min) ≥3 ≥3 ≥3 ≥3
出料速度(m³/min) ≥2 ≥2 ≥2 ≥2
出料残余率(%) ≤1 ≤1 ≤1 ≤1
塌落度范围(mm) 80-220 80-220 80-220 80-220
液压系统 海德勒 海德勒 海德勒 萨澳
马达 海德勒 海德勒 海德勒 萨澳
减速机 萨澳 萨澳 萨澳 海德勒/普曼普
液压回路形式 闭式 闭式 闭式 闭式
供水系统 水箱容积(L) 400 400 400 400
供水方式 气压式 气压式 气压式 气压式



搅拌车技术参数表---HOWO底盘

整车 规格 8方(9方) 10方 12方 15方(16方)
型号 ZZ5257GJBN3648W ZZ5257GJBN3847C ZZ5257GJBN4047N1 ZZ5317GJBN3667C1
底盘型号 ZZ1257N3648W ZZ1257N3847C ZZ1257N4047N1 ZZ1317N3667C1
驱动型式 6×4 6×4 6×4 8×4
轴距(mm) 3625+1350 3825+1350 4025+1350 1800+3600+1350
驾驶室 HW76(单卧铺、带空调) HW76(单卧铺、带空调) A7-W(单卧铺、带空调) HW76(单卧铺、带空调)
后桥/速比 HC16/5.73 HC16/5.73 HC16/5.73 HC16/5.73
变速箱 HW15710(10档变速) HW15710(10档变速) HW15710(10档变速) HW19710(10档变速)
轮胎规格 12.00R20 12.00R20 12.00R20 12.00R20
整备质量(kg) 13200 13100 14170 16550
最大总质量(kg) 25000 25000 25000 31000
外型尺寸
L×W×H(mm)
8715×2496×3850 9040×2496×3850 10005×2496×3800 10820×2496×3995
发动机 品牌 重汽动力 重汽动力 重汽动力 重汽动力
型号  WD615.95E WD615.95E WD615.95E WD615.96E
最大功率(kw) 247(336ps)/2200 247(336ps)/2200 247(336ps)/2200 276(375ps)/2200
燃油种类 柴油 柴油 柴油 柴油
排放标准 欧Ⅲ 欧Ⅲ 欧Ⅲ 欧Ⅲ
搅拌筒 筒体/叶片材质 B520JJ(宝钢) B520JJ(宝钢) B520JJ(宝钢) B520JJ(宝钢)
筒体/叶片壁厚(mm) 5/4 5/4 5/4 5/4
几何容积(m³) 13.5(14.9) 16.2 19.8 24(24.9)
有效容积(m³) 8(9) 10 12 15(16)
搅拌筒倾角(°) 13.5(13) 12 11 11(9.5)
进料速度(m³/min) ≥3 ≥3 ≥3 ≥3
出料速度(m³/min) ≥2 ≥2 ≥2 ≥2
出料残余率(%) ≤1 ≤1 ≤1 ≤1
塌落度范围(mm) 80-220 80-220 80-220 80-220
液压系统 海德勒 海德勒 海德勒 萨澳
马达 海德勒 海德勒 海德勒 萨澳
减速机 萨澳 萨澳 萨澳 海德勒/普曼普
液压回路形式 闭式 闭式 闭式 闭式
供水系统 水箱容积(L) 400 400 400 400
供水方式 气压式 气压式 气压式 气压式
具体销售咨询请致电 0536-7262886
